サイドビューカム　実寸大折り紙（形状適合確認）

ハサミとセロテープをご用意ください

原紙ダウンロード

　サイドビューカムが適合するかどうか、大きさを含めて確認できるよう折り紙をご用意しました。
クリックすると大きな画像が表示されます。
右クリックにて、「名前をつけて画像を保存」(Windowsの場合)を選択して、パソコンに画像を保存してください。
A4横で印刷していただくと、ほぼ実物大になります。
周囲の黒い実線は、なるべく外側をハサミで切ってください。
５の黒い実線は、線幅の中央付近ををハサミで切ってください。

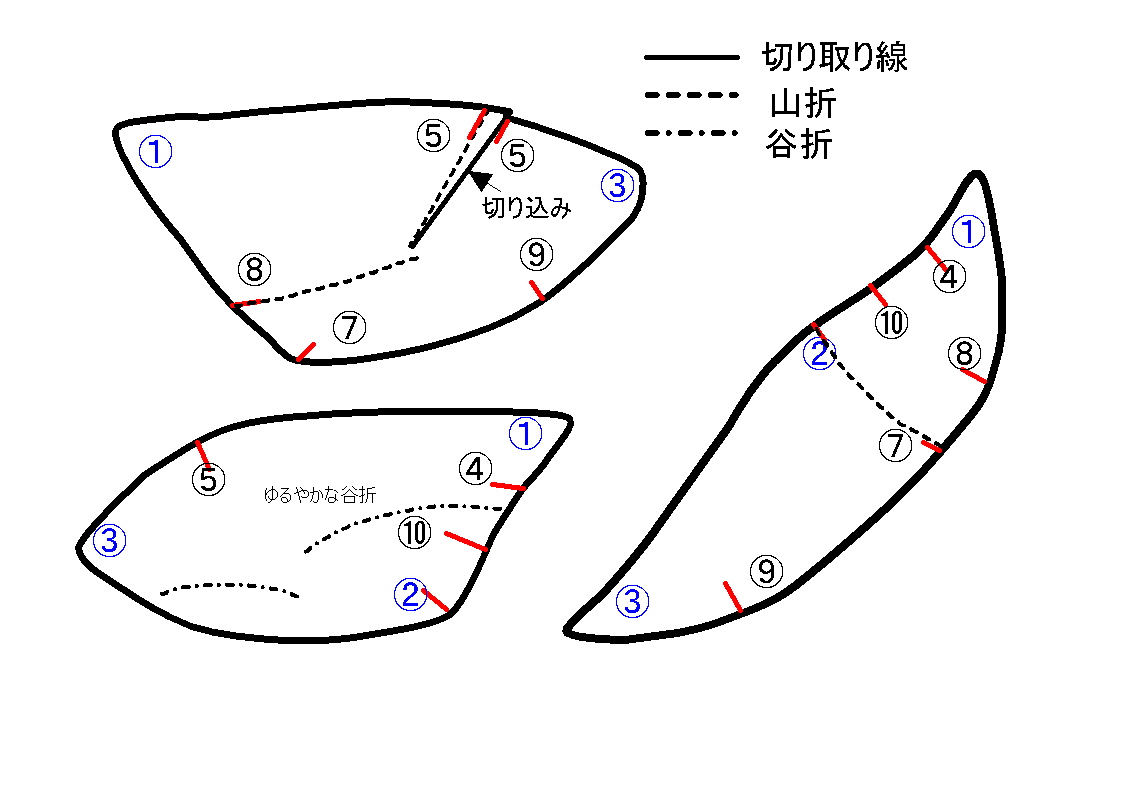

線色の説明
黒：破線は折り目、実線は切れ目となります
赤：接続するための補助線

ご注意
材質が紙となりますので、目安としてご確認願います。この型紙で装着を確認しても実際には、装着不可な場合も発生しますこと、あらかじめご了承願います。

ページの先頭へ

作成方法

立体になるため、セロテープで貼っていきます。
丸付き数字のため番号Ｎとして表記いたします。

手順１
　番号８付近にある山折線に筋をつけておきます。番号５の切り込みを合わせます。

手順２
　谷折のところに筋をつけておきます。

手順３
　山折のところに筋をつけます。ここは、湾曲していますので、両手でやると折りやすいでしょう。

手順４
　番号１の箇所にあわせて、３枚をつなげます。

手順５
　番号２をあわせてテープを貼ります。このとき、番号４と番号10の箇所もあわせてテープで貼っておきます。

手順６
　番号３をあわせて、テープを貼ります。

手順７
　番号５をあわせてテープを貼ります。

手順８
　番号９のところをあわせてテープで貼ります。

手順９
　番号７のところをあわせてテープで貼ります。

手順１０
　まわりにもテープで貼ります。

手順１１
　指で押さえてあるところもテープで貼ります。

完成
　紙ですので、扱いにくいかもしれませんが、大きさ、角度などはほぼパーツに近いものが完成です。

ページの先頭へ

確認方法

前期アルファードのミラーにあわせて確認している様子を写真でご紹介しますので、参考にしてください。
素材が紙ですので、押し付けますと曲がったりしますので、ご注意願います。

若干の隙間が発生するような場合は、間にゴムかなにかのスペーサーを入れるなどの工夫で装着可能な場合もあります。
ただし、サイドビューカム装着のボルトとの関係であまりに差があるものはおすすめできません。

ご不明な点がありましたら、車種と年式を明記の上、お問合せください。
折り返し、サイドミラーの写真をいただく場合がありますので、必ず、パソコンからのメールにてご連絡おねがいいたします。
